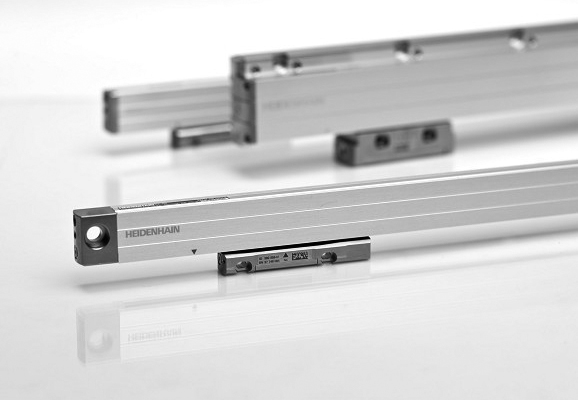

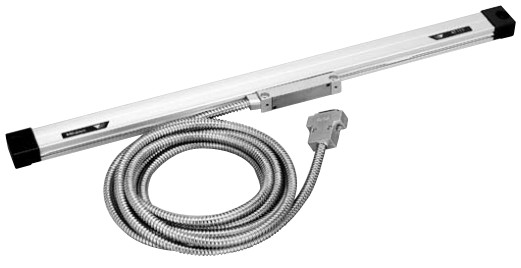

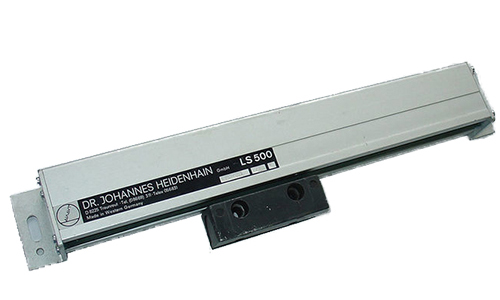

海德汉光栅尺分为敞开式和封闭式两类：其中敞开式为高精度型。输出波形为正弦波，主要用于精密仪器的数字化改造。最高分辨率可达0.1μm;封闭式则主要用于普通机床，仪器的数字化改造，输出波形为方波。敞开式传感器由光栅尺和光栅读数头两部分组成。封闭式传感器由光栅尺、光栅读数头及壳体三部分整装部件。海德汉光栅尺按外型分类为小型尺，标准型尺、大型尺三类。 海德汉光栅尺型号为GBC2-B30型(小型)、GBC2-B10型(标准型)、GBC2-B20型(大型)，大型尺最长可做到3000mm。海德汉光栅尺广泛应用于：数控加工中心，机床，磨床，铣床，自动卸货机，金属板压制和焊接机，机器人和自动化科技，生产过程测量机器，线性产品, 直线马达, 直线导轨定位等领域。

1、 最先进可靠的光学测量系统，采用可靠耐用的高精度五轴承系统设计，保证光学机械系统的稳定性，优异的重复定位性和高等级测量精度。
2、 传感器采用密封式结构，性能可靠，安装方便。
3、 采用特殊的耐油、耐蚀、高弹性及抗老化塑胶防水，防尘优异，使用寿命长。

4、 具体高水平的抗干扰能力，稳定可靠。

5、 光源采用红外发光二极管，体积小寿命长。
6、 采用先进的光栅制作技术，能制作各规格的高精度光栅玻璃尺(最长可做到3000mm)。

海德汉光栅尺线位移传感器的安装比较灵活，可安装在机床的不同部位。
一般将主尺安装在机床的工作台(滑板)上，随机床走刀而动，读数头固定在床身上，尽可能使读数头安装在主尺的下方。其安装方式的选择必须注意切屑、切削液及油液的溅落方向。如果由于安装位置限制必须采用读数头朝上的方式安装时，则必须增加辅助密封装置。另外，一般情况下，读数头应尽量安装在相对机床静止部件上，此时输出导线不移动易固定，而海德汉光栅尺尺身则应安装在相对机床运动的部件上(如滑板)。
